IP65/IP68 Integrirani elektromagnetni mjerač protoka

IP65/IP68 Integrirani elektromagnetni mjerač protoka

- Na mjerenja ne utiču promjene gustine, viskoziteta, temperature, pritiska i provodljivosti;

- Komponente neometanog protoka u mjernoj cijevi, bez gubitka tlaka, niski zahtjevi za ravne dijelove cijevi;

- Nominalni prečnik serije DN3-DN3000. Postoji mnogo opcija za materijale za obloge senzora i elektrode;

- Konvertor usvaja novi režim pobude, nisku potrošnju energije, stabilnu nultu tačku i visoku preciznost. Opseg protoka može biti 1500:1;

- Pretvarač može biti integrisan ili odvojen od senzora;

- Konvertor koristi 16-bit mikroprocesor visokih performansi, 2X16LCD displej, praktično podešavanje parametara i pouzdano programiranje;

- Instrumenti otporni na eksploziju mogu se koristiti na odgovarajućim mjestima zaštićenim od eksplozije;

- Konvertor koristi tehnologiju površinske montaže (SMT) sa funkcijama samotestiranja i samodijagnostike;



prikaz proizvoda

01.

Mjerač protoka ima najširi asortiman obloga, elektroda i veličina u industriji u kombinaciji sa standardnom dijagnozom zadovoljava potrebe čak i najzahtjevnijih procesnih aplikacija.



02.

Mjerač protoka pruža najveću preciznost mjerenja i poboljšanu dijagnostiku. Pružanje pouzdanog mjerenja protoka u sektorima kao što su hemijski, energetski, nafta i plin, celuloza i papir i metali i rudarstvo





Prikaz detalja

Modularni dizajn,

Lako za uslugu nakon prodaje

Materijal obloge:

Kloroprenska guma (CR)

Silikon fluorougljenik (FVMQ)

politetrafluoroetilen (PTFE)

itd



tijelo i prirubnica

ugljenični čelik

ss304

ss316 opciono

elektroda:

316L

Hastelloy b (HB)

hastelloy C (HC)

titanijum (Ti)

itd



Ime	Elektromagnetski mjerač protoka
Model	YPT124B-505
Nazivni prečnik	3-3000mm
Raspon brzine	0-10m/s
Preciznost	±0.5%R, ±1%R (< DN20)
Srednja provodljivost	Veća ili jednaka 5µS/cm, stvarna provodljivost veća ili jednaka 30µS/cm
Nominalni pritisak	1.0MPa	1.6MPa	2.5MPa	4.0MPa
	DN{0}}DN800	DN{0}}DN800	DN{0}}DN600	DN{0}}DN50
Temperatura okoline	Senzor	0 stepen - +80 stepen ili -25 stepen - +120 stepen ili +70 stepen - +250 stepen
	Incorporate type	-10 stepen - +55 stepen
Najviša srednja temperaturu	Incorporate type	+80 stepen
	Odvojeni tip	CR kloroprenska gumena podloga (CR)		+80 stepen
		Podstava od politetrafluoroetilena (F4)		+120 stepen
		Pristojna podstava (F46)		+120 stepen
		teflon (PFA)		+180 stepen
		Fluorosilikonska guma (FVMQ)		+250 stepen
Izlazni signal	4-20mA, puls/frekvencija 2 kHz (podrazumevano), 5 kHz (maks.)
Veličina ulaza za kabl	M20*1,5 (Standardni najlonski vodootporni konektor, opcioni metalni konektor otporan na eksploziju)
Napon napajanja	110/220VAC (100-240VAC), 50Hz/60Hz; 24VDC±10%
Rasipanje snage	Manje ili jednako 15VA
Digitalna komunikacija	RS-485, podržava standardni Mudbus protokol; GPRS
Signal/Ground materijal elektrode	Nerđajući čelik 316L, Hastelloy C, Hastelloy B, titan, tantal, platina
Oblik električnog stupa	Interpolirajuću, ekstrapolirajuću elektrodu treba prilagoditi
Broj elektroda	Standardna konfiguracija 3-4 elektroda (dvije mjerne elektrode plus elektroda za uzemljenje), prema konfiguraciji kalibra
Standardna prirubnica	U skladu sa međunarodnim GB9119 (prilagodite prema zahtjevima kupaca)
Materijal prirubnice	Standardni ugljični čelik i nehrđajući čelik su potrebni za prilagođavanje
Materijal prstena za uzemljenje	Nerđajući čelik i nerđajući čelik koji sadrži molibden itd
	DN{0}}DN450	Nerđajući čelik 1 Cr18Ni9Ti (obični austenitni nerđajući čelik SUS321)
Materijal kućišta	Standardni ugljični čelik i nehrđajući čelik su potrebni za prilagođavanje
Nivo zaštite	Odvojeni tip tijela		IP68, IP65
	Incorporate type		IP65
Interval/dužina žice (odvojeni stil karoserije)	10m standardne konfiguracije spojne linije, opciono 15m, 20m, 25m, 30m

Prihvatite prilagođavanje OEM-a, prilagođavanje mjerača protoka na više jezika.

Elektromagnetni mjerači protoka koriste se u svim industrijama više od 60 godina. Ovi mjerači su primjenjivi za sve provodljive tekućine, kao što su: kućanska voda, industrijska voda, sirova voda, podzemna voda, gradska kanalizacija, industrijska otpadna voda, prerađena neutralna pulpa, kaša od celuloze itd.





Naša kompanija

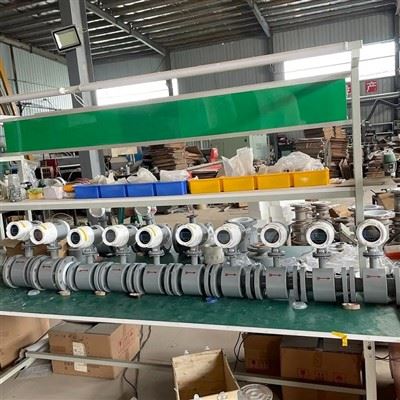

proizvodna linija i inspekcije, pakovanja

Odašiljaču se može naložiti da napaja specificiranu ispitnu struju između 40 i 20.0 mA.

vidi više

Odašiljaču se može naložiti da isporuči određenu test frekvenciju između 0.1 i 5000 Hz

vidi više

24Vdc otvoreni kolektor ili galvanski izolirani otvoreni kolektor (opcija)

vidi više

Podesivo između {{0}}.0 i 9.9%Qmax. Ispod odabrane vrijednosti, izlaz se dovodi do nivoa signala nulte brzine protoka.



vidi više

0-100% RH do 150 stepeni F (65 stepeni), bez kondenzacije.

vidi više

Podesivo između 0.1 i 99 sekundi.

vidi više



OPIS PROTOKA:
Prečnik (mm)	Raspon protoka (m3/h)
	Donja granica opsega protoka (m³/h)	Preporučeni opseg protoka (m³/h)	Gornji opseg protoka (m³/h)
10	0.028~0.25	0.14-1.4	1.4-2.8
15	0.064~0.6	0.3-3.0	3-6
20	0.13~1.13	0.5-5.0	5-11
25	0.176~1.6	0.8-8.0	8-17
32	0.2895~2.5	1.4-14	14-29
40	0.4524~4.0	2-20	20-45
50	0.707~6.0	3.5-35	35-70
65	1.195~10	6-60	60-120
80	1.81~16	9-90	90-180
100	2.83~25	14-140	140-280
125	4.42~40	22-220	220-440
150	6.36~60	32-320	320-630
200	11.3~100	56-560	560-1130
250	17.7~160	88-880	880-1700
300	25.45~250	127-1270	1270-2500
350	34.6~300	173-1730	1730-3500
400	45.2~400	226-2260	2260-4500
450	57.3~500	286-2860	2860-5700
500	70.7~600	350-3500	3500-7000
600	102~800	1000~4000	4000-10100
700	139~1200	500-5000	5000-14000
800	181~1600	900 9000	9000-18000
900	229~1600	1145~11450	11450-23000
1000	283~2000	1410-14100	14100-28000
